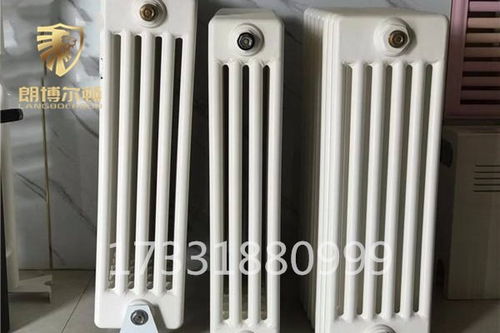

铅山QFGZ513钢五柱散热器弯工程散热器技术规范详解

铅山QFGZ513钢五柱散热器弯工程散热器是一种专为高效供暖系统设计的散热设备，其技术规范涵盖了材料、结构、性能、安装及测试等多个方面，旨在确保产品的可靠性、耐用性与热效率。以下为该散热器的核心技术规范详解。

一、 材料与制造工艺

1. 基材：散热器主体采用优质低碳冷轧钢板（通常为SPCC或ST12），厚度不低于国家标准规定，以确保足够的承压能力和耐腐蚀性。
2. 焊接工艺：采用二氧化碳气体保护焊或更先进的焊接技术，确保焊点牢固、均匀、无虚焊、漏焊。焊接后需进行打磨处理，保证外观平整光滑。
3. 表面处理：经过严格的脱脂、除锈、磷化、钝化等前处理工序后，采用静电喷塑工艺。涂层应均匀、附着力强、色泽一致，并具备良好的耐高温、耐腐蚀性能。常用标准色为白色（RAL9016），也可根据工程需求定制。
4. 弯管工艺：“弯工程”特指散热器的进出水口连接管采用精密的冷弯工艺成型，确保弯曲角度准确、管道通畅无变形，减少局部阻力，便于系统管道连接。

二、 结构与尺寸参数

1. 结构形式：五柱式结构，通过立柱间的对流通道有效增加散热面积。整体结构紧凑，承压能力强。
2. 中心距：QFGZ513型号通常指散热器进出口中心距为513mm，具体工程尺寸需根据设计图纸确认。
3. 接口尺寸：标准接口一般为G1/2"、G3/4"或G1"内螺纹，需与系统管路匹配。接口位置及方向（同侧或异侧）需明确。
4. 单柱标准散热量：在标准工况（ΔT=64.5℃）下，单柱散热量需符合或优于国家相关标准（如JG/T 1-1999等），具体数值由厂家提供检测报告。

三、 性能与技术要求

1. 工作压力：散热器需承受至少1.0MPa的工作压力，并进行1.5MPa的出厂压力试验，保压时间不低于2分钟，无渗漏、无变形。
2. 散热量与热工性能：散热器需提供权威检测机构出具的热工性能测试报告，明确其在标准工况及部分负荷工况下的散热量，确保满足工程热负荷计算要求。
3. 耐腐蚀性：内部防腐处理至关重要。规范应要求采用可靠的内部防腐工艺（如深海纳米防腐、双层防腐等），并承诺相应的质保年限。
4. 安全与环保：材料及涂层需符合国家环保标准，无有害物质释放。结构应无尖锐棱角，防止安装及使用中的划伤风险。

四、 安装、验收与储运

1. 安装规范：散热器应安装在坚固的墙体上，使用专用托架或挂钩固定。安装位置应避开频繁碰撞区域，并保证周围有足够的空气流通空间以利散热。管道连接应严密，建议使用生料带或密封胶确保无渗漏。
2. 系统冲洗：在散热器接入系统前，应对整个供暖管道进行彻底冲洗，防止焊渣、杂质堵塞散热器内腔。
3. 验收标准：验收时需核对型号、数量、颜色；检查外观是否完好，涂层有无划伤、脱落；进行现场压力测试（通常为系统工作压力的1.5倍，但不低于0.6MPa），确保无渗漏。
4. 包装与储运：散热器应采用牢固的纸箱或木箱包装，内有泡沫等缓冲材料防护。运输过程中应避免剧烈碰撞和雨淋。储存时应置于干燥通风的室内，码放层数不宜过高。

铅山QFGZ513钢五柱散热器弯工程散热器的技术规范是一套确保其从生产到安装、使用全过程质量与性能的综合性标准。在具体工程项目中，应严格依据此规范进行选型、采购、安装与验收，并与厂家提供的详细技术资料相结合，方能保证供暖系统的高效、稳定与长效运行。
